Anschlussklemme Konstantstrom

Beschreibung

Die AKL-8-K Anschlussklemme ermöglicht einen komfortablen Anschluss von LEDs an die Schaltausgänge folgender Module:

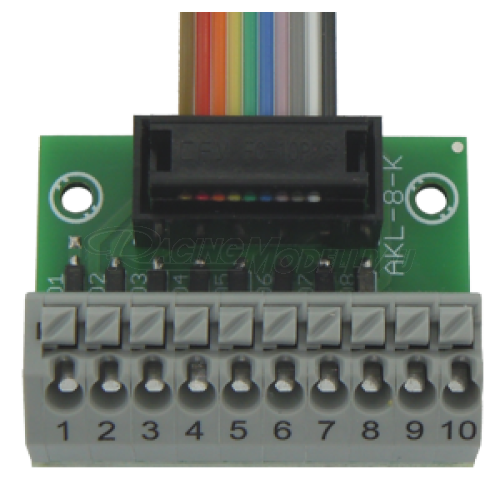

Die AKL-8-K wird direkt mit dem Flachbandkabel auf das Modul gesteckt.

Auf der Anschlussklemme AKL-8-K stehen 8 strombegrenzte Ausgänge zum direkten Anschließen von LEDs zur Verfügung.
Jeder der 8 Ausgänge liefert, über einen weiten Spannungsbereich der Versorgungsspannung, einen konstanten Strom von ca. 20 mA (typischer Strom für normale LEDs) und ermöglicht ein direktes Anschließen von LEDs. Es sind keine Vorwiderstände für LEDs nötig.

Es ist auch möglich mehrere LEDs in Reihe anzuschließen. Der Strom bleibt dabei konstant bei ca. 20 mA. Jedoch ist dabei zu beachten, dass die Akkuspannung ca. 2 V höher sein muss, als die Reihenschaltung der LEDs benötigt. Werden zum Beispiel 3 LEDs mit einer Durchlassspannung von jeweils 3 V, in Reihe an einem Ausgang angeschlossen, so muss die Akkuspannung mindestens 11 V (3 x 3 V + 2 V) betragen.

An der Anschlussklemme stehen die minusschaltenden Ausgänge 1 - 8 bzw. 9 - 16 direkt auf einer Federkraftklemme zur Verfügung.
Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.
Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.

Die Ausgänge können über die Einstellung "Helligkeit" im Sound-/Drive- oder LM-Teacher auch gedimmt werden.

Weitere Informationen findet ihr in der Bedienungsanleitung (PDF).

Technische Daten
