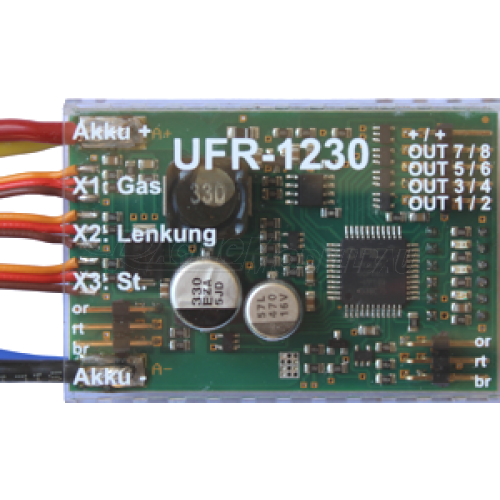

Fahrtregler UFR-1230

Fahrtregler UFR-1230

Mehr Ansichten

Bewerten Sie dieses Produkt als Erster

145,90 CHF

Art.Nr.: UFR-1230

 an Lager

Details

Der UFR-1230 auf einen Blick:

  • Fahrtregler für Gleichspannungs-Bürstenmotoren
  • Speziell für Fahrzeuge / Trucks
  • Umfangreiche Einstellmöglichkeiten
  • Versorgungsspannung: 6 - 18 V
  • Max. Motorstrom: 30 A
  • Leistungsstarkes BEC mit 5,6 V, 3 A
  • 8 Schalt-Ausgänge für die Beleuchtung
  • Steuerausgang für Soundmodul
  • Optionale Lastregelung, Tempomatfunktion, Masse- und Lenkträgheit, (Hand-) Bremsfunktionen
  • Weitere Optionen über die Windows-Software "Drive-Teacher" einstellbar

Beschreibung

Der Fahrtregler UFR-1230 wurde speziell für RC-Modellfahrzeuge entwickelt, um Gleichspannungs-Bürstenmotoren feinfühlig zu steuern.

Die realitätsnahe und dynamische Steuerung des Fahrtreglers garantiert Fahr- und Rangierspaß mit umfangreichen Zusatzoptionen.

Durch die vielfältigen (optionalen) Einstellmöglichkeiten kann der Fahrtregler einfach und individuell an die unterschiedlichsten Modellanforderungen und Fahreigenschaften angepasst werden. Alle Einstellungen erfolgen dabei schnell und unkompliziert über DIP-Schalter oder mit Hilfe der Software "Drive-Teacher".

An 8 Licht-Ausgängen kann die Beleuchtung des Modells direkt an den Fahrtregler angeschlossen werden. Der Fahrtregler hat einen extra Ausgang zum Anschluss der IR-Sendediode für das Lichtmodul SM-IR-16-2.

Alle Licht- und Zusatzfunktionen des Fahrtreglers können über Nautic- und Multiswitchmodule gesteuert werden.

Der Fahrtregler verfügt über folgende Merkmale:

  • Versorgungsspannung: 6 - 18 V
  • Max. Motorstrom 30 A (kurzzeitig 60 A)
  • PWM Taktfrequenz 20 oder 40 kHz
  • 8 Schalt-Ausgänge für die Beleuchtung (z.B. Bremslicht, Rückfahrlicht, Standlicht, Abblendlicht, Blinker, Kurvenlichter)
  • Leistungsstarkes BEC mit 5,6 V, 3 A Dauerstrom (kurzschlussfest)
  • 3 Proportionaleingänge (Gaskanal, Lenkung, Steuerkanal)
  • 2 Proportionalausgänge (Ausgang für Soundmodul, Lenkservo)
  • Zusatzfunktionen über Nautic- und Multiswitchmodule steuerbar
  • Failsafe bei Empfangsstörungen (Motorstopp)
  • Anlaufschutz beim Einschalten
  • Ausgang für IR-Diode für das Lichtmodul SM-IR-16-2 im Anhänger/Auflieger
  • Akku-Spannungsüberwachung
  • Temperaturüberwachung
  • Kurzschlussschutz Motorendstufe
  • Optionen über DIP-Schalter wählbar:
    • Lastregelung ein / aus
    • Tempomat ein / aus
    • Bremsfunktion ein / aus
    • Handbremsfunktion ein / aus
    • Wahl des Akku-Types: LiPo / sonstiger Typ
    • Anlernfunktion (Setup) für Gaskanal ein/aus

    Zusätzliche Funktionen sind über das Datenkabel K-USB-2 (optional erhältlich) und der Windows-Software "Drive-Teacher" einstellbar:
    • Firmwareupdate
    • Diagnose
    • Kanalinvertierung
    • Abschaltung der Unterspannungsüberwachung
    • Reduzierung der Rückfahrgeschwindigkeit auf 50 %
    • Wahl der PWM-Taktfrequenz 20 oder 40 kHz (für Glockenankermotoren)
    • Einstellung der Lastregelung
    • Aktivierung / Einstellung der Masseträgheit
    • Aktivierung / Einstellung der Lenkträgheit
    • Aktivierung der Notbremsfunktion
    • Begrenzung des Lenkungswinkels
    • Einstellung der Handbremsenhärte
    • Einstellung der Gaskurve
    • Konfiguration der Schalt-Ausgänge (Ausgangstypen, Helligkeiten, Xenon-Effekte, usw.)
    • Konfiguration des Lichtschalters (schaltbar über Steuerkanal)
    • Konfiguration des Steuerkanals
    • Konfiguration von Nautic / Multiswitch Modulen
    • Konfiguration der Servoausgänge des Lichtmoduls SM-IR-16-2
    Der Fahrtregler wird mit einer Standardkonfiguration (siehe Screenshots in der Bedienungsanleitung) ausgeliefert und ist betriebsbereit. Das Datenkabel wird also nur benötigt, wenn eine der oben genannten Optionen eingestellt oder verändert werden soll.
    Die Windows-Software "Drive-Teacher" kann kostenlos hier heruntergeladen werden: Download (2 MB)

    Weitere Informationen finden Sie in der Bedienungsanleitung (PDF).

Technische Daten

Versorgungsspannung (Ub): 6 – 18 V Gleichspannung
Stromaufnahme: Ruhestrom: ca. 40 mA
Motorstrom: max. 30 A Dauerstrom, 60 A kurzzeitig (1 Minute)
BEC-Spannung: 5,6 V
BEC-Strom: max. 3 A Dauerstrom, 5 A kurzzeitig (10 Sekunden)
Proportional-Eingänge: 3 Stück (1,000 - 2,000 ms)
  • Gaskanal
  • Lenkkanal
  • Steuerkanal
Proportional-Ausgänge: 2 Stück (1,000 - 2,000 ms)
  • Ausgang für Soundmodul
  • Servoausgang für Lenkservo
Schalt-Ausgänge: 8 Stück (npn – offener Collector), max. 1,5 A pro Ausgang, der Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten
Schutzfunktionen:
  • Kurzschlussschutz Motorendstufe
  • Kurzschlussschutz Schaltausgänge
  • Kurzschlussschutz BEC
  • Temperaturüberwachung
  • Akku-Unterspannungsüberwachung
  • Anlaufschutz beim Einschalten
  • Failsafe für Proportionaleingänge
Weitere Schnittstellen:
  • Programmierschnittstelle für Datenkabel
  • Anschluss für IR-Diode des Lichtmoduls SM-IR-16-2
Anschlusskabel:
  • Akkuanschluss: 2 x 2,5 mm², Länge ca. 25 cm (mit Deans T-Stecker)
  • Motoranschluss 2 x 2,5 mm², Länge ca. 25 cm
  • Servokabel für Anschluss an Empfänger: 3 x 0,14 mm², Länge ca. 30 cm
Zulässige Umgebungstemperatur: 0 – 60° C
Zulässige relative Luftfeuchte: Max. 85 %
Abmessung: 65 x 45 x 23 mm
Gewicht: 75 g

Zusätzliche Information

Hersteller Beier-Electronic
Artikelnummer UFR-1230
