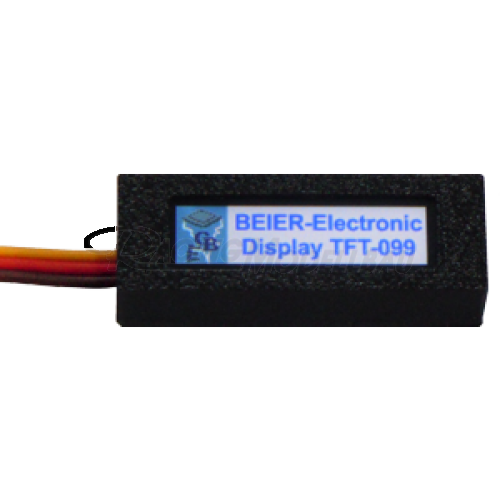

Display TFT-099
Details
Beschreibung
Die Displays der TFT-Serie, sind kleine Vollfarb-Displays auf denen beliebige Bildern/Grafiken/Animationen angezeigt werden können.Mit der kostenlosen Windows-Software „Display-Teacher“ werden bis zu 4 Bilddateien im GIF-Format über ein USB-C Kabel auf das Display hochgeladen.
Was ist eine GIF-Datei? Eine GIF-Datei (Graphics Interchange Format) ist ein Bildformat, das vor allem für kurze Animationen aber auch einfache, statische Bilder verwendet wird. GIFs können mehrere Einzelbilder enthalten und diese nacheinander abspielen – ähnlich wie ein kurzer Filmclip (Animated GIFs). Das Format komprimiert Bilder so, dass keine Bildinformationen verloren gehen. Trotzdem sind GIFs meist relativ kleine Dateien.
Im Display stehen insgesamt 3 MB Speicher für die GIFs bereit.
Die Auswahl des zu anzeigenden GIFs auf dem Display, erfolgt entweder über einen RC-Proportionalkanal, einen Schalteingang oder per Zufallsgenerator.
Anwendungsbeispiele:
|
Aktuell verfügbare Größen:
| TFT-099: | Diagonale 0,99 Zoll / Displayfläche 24 x 6 mm |
| TFT-225: | Diagonale 2,25 Zoll / Displayfläche 55 x 15 mm |
Für die Übertragung der Bilder auf das Display, sowie die Konfiguration, wird die kostenlose Windows-Software „Display-Teacher“ benötigt.
Der Bilder und Einstellungen werden mit einem Standard USB-C Kabel (z.B. Smartphone-Ladekabel) auf das Display übertragen. Achtung: Das USB-C Kabel ist nicht im Lieferumfang der Displays enthalten!
Das Display wird in einem 3D-gedruckten Gehäuse geliefert, welches aber auch leicht entfernt werden kann. So kann das Display beispielsweise auch in einem eigenen Gehäuse untergebracht werden.
Weitere Informationen findet ihr in der Bedienungsanleitung (PDF).
Antworten auf oft gestellte Fragen zu unseren Modulen, erfahrt ihr in unseren FAQ (Frequently Asked Questions).
Hinweis zur Entsorgung ausgedienter BEIER-Electronic Module.
Internetseiten zur GIF-Erstellung und GIF-Bearbeitung
| GIF-Downloads | Unsere Beispiel-GIFs zum Downloaden |
| Schild-Generator | Unser einfacher Schild-Generator |
| Laufschrift-Generator | Unser einfacher Laufschrift-Generator |
| Ezgif | GIFs bearbeiten, Animationen aus Einzelbildern erstellen |
| Canva | Animierte GIFs erstellen - Hier einige Beispiele |
Ihr könnt eigene Bilder im GIF-Format auch mit fast jedem Bildbearbeitungsprogramm selber erstellen.
Technische Daten:
| Versorgungsspannung (Ub): | 4 – 8 V Gleichspannung |
| Stromaufnahme: | TFT-099: ca. 40 mA TFT-225: ca. 100 mA |
| Display-Größe: | TFT-099: Diagonale 0,99 Zoll / Displayfläche 24 x 6 mm TFT-225: Diagonale 2,25 Zoll / Displayfläche 55 x 15 mm |
| Display-Technologie: | TFT-099: IPS TFT-225: TN |
| Betrachtungswinkel: | TFT-099: ca. 85° / 85° TFT-225: ca. 40° / 60° |
| Bildformat: | GIF (statisch oder animiert) |
| Anzahl der GIFs: | max. 4 Stück |
| Auflösung: | TFT-099: 160 x 40 Pixel TFT-225: 284 x 76 Pixel |
| Abspielgeschwindigkeit: | TFT-099: max. 30 FPS TFT-225: max. 30 FPS |
| Speicherplatz für GIFs: | 3 MB |
| Proportional-Eingang: | PWM (1,000 - 2,000 ms) |
| Schalt-Eingang: | minusschaltend |
| GIFs auswählbar über: | • RC-Proportionalkanal • Schalt-Eingang (minusschaltend) • Zufallsgenerator |
| Schnittstelle: | USB-C |
| Zulässige Umgebungstemperatur: | 0 – 60° C |
| Zulässige relative Luftfeuchte: | max. 85 % |
| Abmessung (mit Gehäuse): | TFT-099: 36 x 13 x 10 mm TFT-225: 69 x 21 x 10 mm |
| Gewicht: | TFT-099: 7 g TFT-225: 17 g |
Zusätzliche Information
| Hersteller | Beier-Electronic |
|---|---|
| Artikelnummer | TFT-099 |
