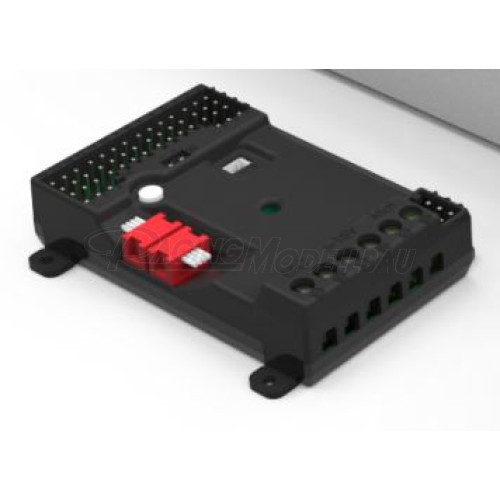

Multi-Empfänger-Einheit CM-5000 inkl. Antenne

Multi-Empfänger-Einheit CM-5000 inkl. Antenne

Das Multifunktionstalent... spezielle Betriebsarten für handelsübliche Servos sind auf die Erfordernisse im Funktionsmodellbau zugeschnitten. Es gibt beispielsweise einen Modus um einen Servo wie einen Hydraulikzylinder zu bedienen: beim Loslassen des Knüppels bleibt es in der aktuellen Stellung stehen. Dies lässt sich per Intervallschalter auch zum Scheibenwischer ausbauen. Die Drehgeschwindigkeit von Servos (auch im Normalbetrieb) ist einstellbar um besonders realistsiche Bewegungsabläufe zu erzielen. Über frei programmierbare Mischer lassen sich Sonderfunktionen realisieren, wie das sinnrichtige Lenken von Kettenfahrzeugen, Endabschaltung von Antrieben, verzögertes Ansprechen oder beliebige Wegekurven.

Die optional im Empfänger integrierte programmierbare Steuerung (SPS) erlaubt darüber hinaus die individuelle Verwirklichung von Abläufen die sonst nur mit aufwändigen Zusatzmodulen möglich wären.

Die Zentrale für das Licht-Bussystem ist in allen Scaleart-Empfängern fest integriert. Damit sind Individualisierungen möglich, wie z.B. programmierbarer Blinktakt und automatische Blinker-Rückstellung nach dem Abbiegen, einstellbare Ansprechschwellen bei Kurven- und Abbiege-Licht oder Anhängigkeiten zwischen Fahrzeugbeleuchtung und Betriebszustand.

Der CM-5000 bietet die Komplettausstattung: Anschlüsse für 16 Servos, zwei Temperatur- oder Drucksensoren und das Bus-Lichtsystem. Ein integrierter Lagesensor ermittelt Steigung oder Gefälle sowie Seitenneigung. Zum Betrieb von Hydraulikpumpen oder Nebenantrieben gibt es einen Regler der mit 4 Ampere belastbar ist. Außerdem kann der Empfänger die Energieversorgung des ganzen Modells überwachen: ein integrierter Sensor misst den aus dem Akku entnommenen Strom und ermittelt die verbrauchte Kapazität. Ebenfalls vorhanden ist ein Infrarot-Ausgang, dieser ermöglicht den komfortablen Betrieb mit Anhängern oder Aufliegern die ein Lichtsystem von Scaleart oder Robbe besitzen. Der CM-5000 misst 63x41mm, die abgesetzt zu montierende Antenne 40x17mm. Bei Bedarf nach mehr Anschlüssen lassen sich bis zu 8 dieser Empfänger an einer gemeinsamen Antenne im Modell betreiben. Die HF-Antenne wird benötigt!

Funktionsübersicht Multi-Empfänger-Einheit CM-5000

Servosteckplätze: 16
Für Schaltfunktionen nutzbar: 16
Als Eingang nutzbar: 8
Funktionsbausteine (Mischer): 16
Ansteuerung Lichtbus: ja
IR-Ausgang: Kompatibel mit Robbe und Scaleart
Integrierter Regler für Nebenantriebe: Bis 3 Ampere, mit Überstrom-, Kurzschluss- und Temperaturschutz
Ansteuerung von Mulitswitsch-Modulen: 1 kompatibel mit Graupner, Robbe und ScaleART
Messung Akkuspannung: ja
Messung Stromaufnahme: ja
Akkumanagement mit Verpolungsschutz: Belastbar bis 12 Ampere, Betriebsspannung maximal 18 Volt
Zusätzliche Sensoranschlüsse: 2
Lagesensor: Neigung und Steigung
Einstellbare Alarmschwellen: Individuelle Minimal- oder Maximalwerte für alle Messwerte
Hydraulikpumpensteuerung: max. 32 Funktionen überwacht
Mischer für Kettenfahrzeuge: ja
Endabschaltung über Lagesensor: ja
Unterspannungsschutz: ja
Regler-Strombegrenzung: ja
Sequentielle Getriebesteuerung: bis 4 Gänge
Freie Wegeschablone: ja
Bremslicht-Funktion: ja
Rauchgenerator-Ansteuerung: ja
Rückstellbare Betriebsstundenzähler: 4
Servostellzeit einstellbar: 0-20 Sekunden
Servowege einstellbar: 0-200% rechts und links getrennt
Hydrauliksimulation für Servos: ja
Programmierbare Ablaufsteuerung: ja*)
Passwortschutz: Getrennt für Betrieb und Konfiguration
Stromversorgung: BEC oder Fahrakku, 4,8 bis 18 Volt
Bus-fähig (mehrere Auswerter im Modell): ja
Software-Update im Modell möglich: ja
Maße: 63x41mm
*) Ablaufsteuerung nur mit Commander SA-1000/SA-5000 konfigurierbar
