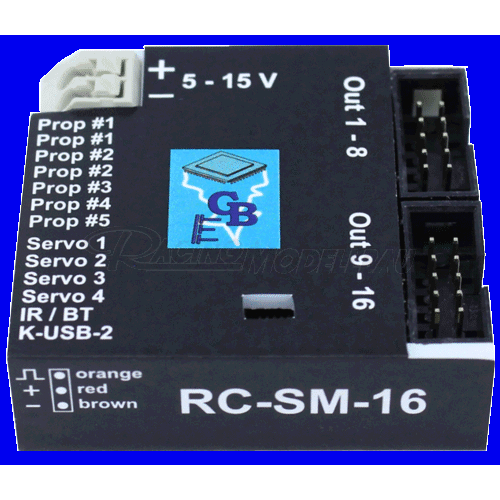

Schaltmodul RC-SM-16
Details
|
Das RC-SM-16 auf einen Blick
Programmierbares Universal-Schaltmodul |
||
Steuerbar
|
|
|
Schalt-
|
|
|
Servo-
|
|
|
Beschreibung
Das RC-SM-16 ist ein individuell programmierbares Schaltmodul für den RC-Modellbau. Das Schaltmodul verfügt über 16 Schaltausgänge und 4 Servoausgänge.
An den 16 Schaltausgängen können beispielsweise LEDs, Lampen und Relais angeschlossen werden. Über die 4 Servoausgänge können Servos oder auch Fahrtregler gesteuert werden.
Gesteuert werden die Schalt- und Servoausgänge über bis zu 5 Proportional-Eingänge, die mit einem Standard RC-Empfänger verbunden werden. Die Summensignale S-BUS, i-BUS und SUMD/SUMD3 werden auch unterstützt. Hiermit stehen dann sogar 8 Proportionalkanäle zur Verfügung.
An der Fernsteuerung können zur Steuerung der Ausgänge und Servos folgende Bedienelemente verwendet werden:
|
Es ist außerdem möglich das Schaltmodul per Bluetooth über die Android Smartphone App „SFR-1 Controller“ zu steuern.
Die 16 Schaltausgänge lassen sich getrennt ein- und ausschalten. Das RC-SM-16 kann auch Gas- und Lenksignale auswerten um Bremslicht, Rückfahrlicht und Blinker passend zur Fahrsituation des Modells zu schalten.
Zur kabellosen Weiterleitung der Signale an einen Auflieger und Anhänger kann eine IR-Sendediode für die Lichtmodule SM-IR-16-2, LM-IR-8-1 und LM-IR-16-4 oder ein Bluetooth-Sender für das Lichtmodul LM-BT-16-4 angeschlossen werden.
Für die Konfiguration des Schaltmoduls wird die kostenlose Windows-Software „RC-SM-16 Teacher“ benötigt.
Übertragen werden die Einstellungen mit dem Datenkabel K-USB-2 (nicht im Lieferumfang!).
Weitere Informationen findet ihr in der Bedienungsanleitung (PDF).
Antworten auf oft gestellte Fragen zu unseren Modulen, erfahrt ihr in unseren FAQ (Frequently Asked Questions).
Technische Daten
| Versorgungsspannung (Ub): | 5 – 15 V Gleichspannung |
| Stromaufnahme: | Ruhestrom: ca. 30 mA Betrieb: abhängig von der geschalteten Last |
| Proportional-Eingänge: | 5 Stück PWM (1,000 - 2,000 ms) Unterstützte Protokolle:
|
| Servo-Ausgänge: | 4 Stück (1,000 - 2,000 ms) |
| Schalt-Ausgänge: | 16 Stück minusschaltend – open Collector: max. 1,5 A pro Ausgang, Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten |
| Funktionen schaltbar über: |
|
| Weitere Schnittstellen: |
|
| Schutzfunktionen: |
|
| Zulässige Umgebungstemperatur: | 0 – 60° C |
| Zulässige relative Luftfeuchte: | Max. 85 % |
| Abmessung: | 51 x 48 x 18 mm |
| Gewicht: | 30 g |
Lieferumfang
- Schaltmodul RC-SM-16
- Bedienungsanleitung (Deutsch und Englisch)
- 2 Stück Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger
- 1 Stück Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge
- Sicherungshalter mit 4 A Sicherung
Empfohlenes Zubehör
- Datenkabel K-USB-2
- Weitere Servo-Patchkabel (2 Stück schon im Lieferumfang enthalten)
- Flachbandkabel 10-pol. (1 Stück schon im Lieferumfang enthalten)
- Anschlussklemmen AKL-8, AKL-8-W oder AKL-8-K für einen einfachen Anschluss der Beleuchtung / LEDs
- Akku Y-Kabel für einen parallelen Anschluss von Schaltmodul und Fahrtregler an den Akku
Zusätzliche Information
| Hersteller | Beier-Electronic |
|---|---|
| Artikelnummer | RC-SM-16 |
