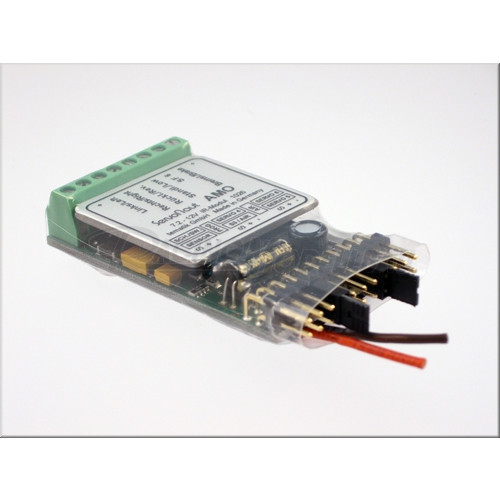

Servonaut Aufliegermodul AMO

/AMO4ADF6C2629FF4D22985C6BC9E0EC7281.jpg

Mehr Ansichten

Bewerten Sie dieses Produkt als Erster

89,00 CHF

Art.Nr.: AMO

 an Lager

Details

Die Anhängerelektronik AMO wurde als Ergänzung zu den Servonaut Multifunktionsbausteinen entwickelt, ist aber auch an den meisten anderen Anlagen verwendbar. Sie ermöglicht den realistischen Betrieb eines Anhängers oder Aufliegers mit seiner Beleuchtung und bietet als Besonderheit bis zu vier nutzbare Servoausgänge z.B. für den Betrieb einer Aufliegerstütze, einer Lenkung oder von Hydraulikfunktionen.

Die Servonaut-Multifunktionsbausteine der Serien K und M sind für diese Anhängerelektronik schon fertig vorbereitet. Der Anschluss ist deshalb sehr einfach: Auf der Seite der Zugmaschine wird lediglich eine kleine Platine (AIR4/AIR7/AIRU) mit nur einem Standard-Servokabel mit dem Servonaut-Modul in der Zugmaschine  verbunden. Eine 3mm-IR-Sendediode mit besonders breitem Abstrahlwinkel überträgt die Daten zum Hänger oder Auflieger. Das verwendete Verfahren ist störsicher und schaltet auch bei kurzer Unterbrechung der Verbindung die Beleuchtung nicht gleich ab, um so ein Flackern zu vermeiden. Eine kleine Kontroll-LED erleichtert die optimale Ausrichtung von IR-Sender und Empfänger.

AMO an Servonaut K15T/K30T/K60T mit AIR4
Die Beleuchtungsausgänge 1 bis 6 eines Servonaut-K stehen auch an der AMO zur Verfügung. Sie werden als Besonderheit entsprechend der Einstellung in der Zugmaschine ebenfalls gedimmt. Die ersten zwei Servoausgänge kopieren in Ihrer Funktion exakt die Sonderfunktionsausgänge 7 und 8 des Servonaut, d.h. die beiden Endstellungen der Servos sind am Modell über den Bordcomputer trimmbar. Für die Betätigung einer motorbetriebenen Stütze kann z.B. ein MFR Mini-Fahrtregler am Servoausgang der AMO betrieben werden. Die Stütze ist dann über einen Schalter jederzeit auch manuell zu betätigen.

AMO an Servonaut M20+ und AIR4
Die fünf Beleuchtungsausgänge des Servonaut M20+ für die hinteren Lampen stehen auch an der AMO zur Verfügung. Sie werden als Besonderheit entsprechend der Einstellung in der Zugmaschine ebenfalls gedimmt, d.h. je nach Einstellung Einzel oder Kombi auch am Anhänger in zwei Helligkeiten geschaltet. Auch ein Servoausgang für eine Aufliegerstütze kann betätigt werden. Der zweite Servoausgang und der Schaltausgang 6 der AMO werden von der M-Serie nicht bedient

AMO an Servonaut E20/T20/M212/M220/S20 und Anlagen anderer Anbieter
Mit dem IR-Sender AIR7 oder AIRU kann die AMO universell eingesetzt werden. Voraussetzung ist in der Zugmaschine lediglich eine Anlage bzw. ein Multiswitch mit nach Masse schaltenden Ausgängen. Auch die Kombinationen aus E20/T20/M212/M220/S20 mit Mini-Lichtanlage ML4 können mit dem Sender AIR7/AIRU und einer AMO erweitert werden.

Passende IR Sender
Auf der Seite der Zugmaschine stehen drei IR-Sender zur Auswahl: Der Sender AIR4 überträgt alle Lichtsignale und ein oder zwei Servo- Schaltsignale vom Regler und zusätzlich zwei weitere Proportionalkanäle, so dass insgesamt drei bzw. vier Servoausgänge an der AMO genutzt werden können. AIR4 ist nur für Servonaut-Anlagen der Serien K und M einsetzbar.
Der Sender AIR7 oder AIRU ist dagegen universell verwendbar und überträgt 6 Schaltsignale, ein Servo-Schaltsignal und zwei Proportionalkanäle.

Vorbereitet für Road-Train Betrieb: Auch mehrere Anhänger hintereinander sind ansteuerbar!

  • Anhänger-Elektronik mit IR-Empfänger
  • Geeignet für alle Servonaut-Anlagen und mit dem AIR7/AIRU auch für die meisten Systeme anderer Hersteller
  • Steuert 5 bis 6 Ausgänge z.B. Fahrlicht, Bremslicht, Blinklicht und Rücklicht und eine Sonderfunktion
  • Alle Ausgänge 700 mA kurzschlussfest
  • Ein Servo-Ausgang für Schaltfunktionen (zwei in Verb. mit K15/30/40/60), zwei Servoausgänge proportional (in Verb. mit AIR4 und AIR7/AIRU)
  • Integriertes BEC für Servo 5V/1A
  • Versorgungsspannung: 7,2 bis 12 V
  • Stromaufnahme: 20 mA (Ruhe)
  • Schaltfunktion: 5-6
  • Schaltspannung: gleich Versorgungsspannung
  • Servo-Ausgänge: 3-4
  • Schutzfunktion: Kurzschluss, Überlast
  • Maße: ca. 70 x 30 x 12 mm
  • Lieferumfang: Modul mit IR-Empfänger und 3-Stufenschalter
  • IR-Sender AIR4, AIRU bitte getrennt bestellen

Lieferung inkl. Empfangsdiode.

Zusätzliche Information

Hersteller Servonaut
Artikelnummer AMO
